탑레벨 아키텍처¶

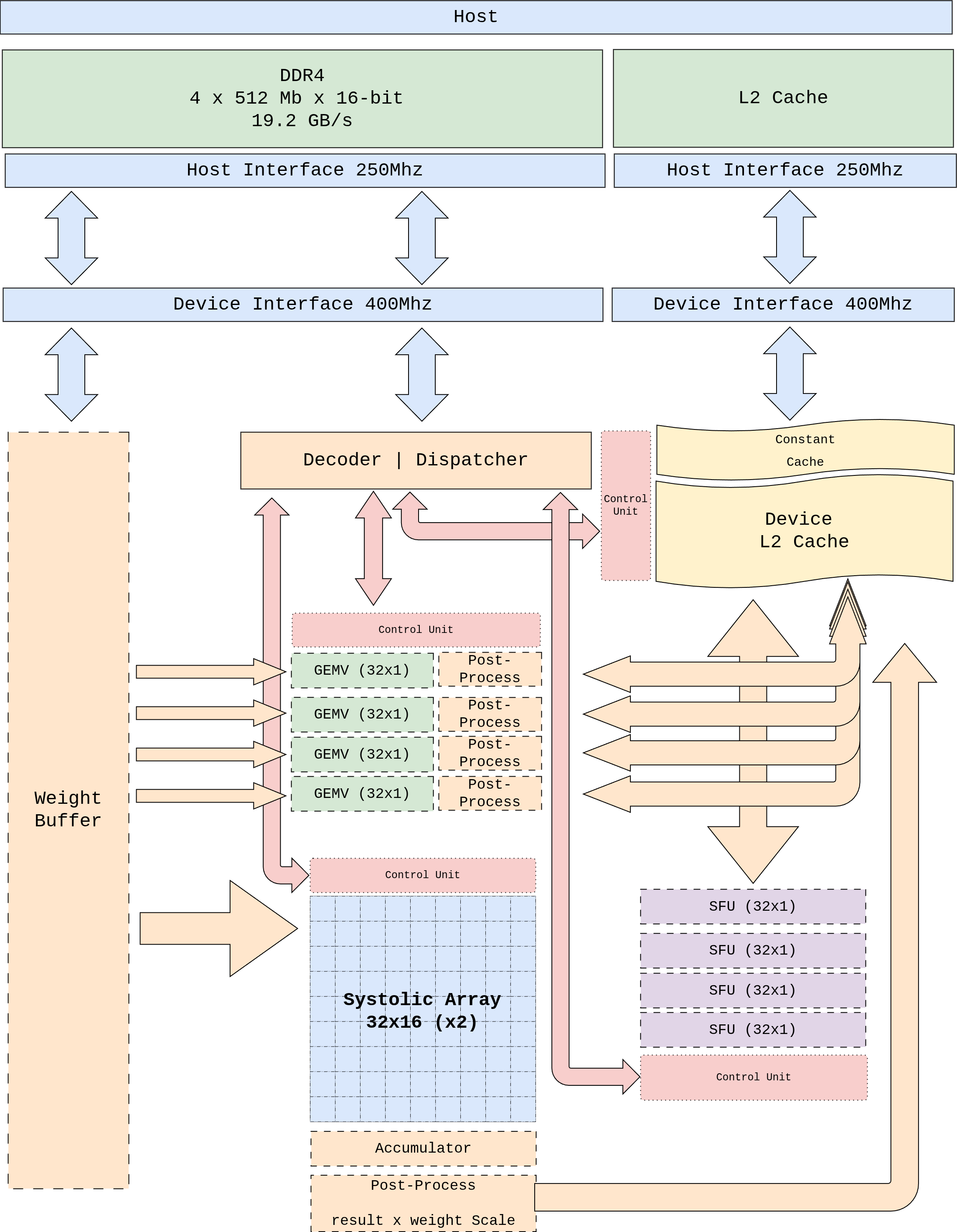

그림 1 **Figure 1.** pccx v002 탑레벨 블록 다이어그램. 호스트(DDR4)와 디바이스(L2 Cache) 간의 데이터 경로, 클럭 도메인 크로싱, 이기종 컴퓨트 코어의 배치를 나타냅니다.¶

1. 설계 원칙¶

탑레벨은 다음 네 가지 원칙에 따라 구성됩니다.

클럭 도메인 분리 — AXI 인프라(250 MHz) 와 코어 로직(400 MHz) 을 분리하여, AXI 프로토콜 타이밍에 코어 주파수가 제약되지 않도록 합니다.
분리형 데이터플로우 — 명령어 디코딩(프론트엔드) 과 실행(백엔드) 을 비동기 FIFO 로 분리하여 파이프라인 스톨을 제거합니다.
Weight 와 Activation 의 경로 분리 — Weight Buffer 는 Host DDR4 에서 직접 스트리밍되고, Activation 은 중앙 L2 Cache 로부터 공급되어, 두 스트림이 인터커넥트 상에서 충돌하지 않습니다.
중앙 집중형 L2 캐시 — GEMM, GEMV, SFU 가 물리적으로 L2 에 근접 배치되어, 레이어 간 액티베이션 재배치 비용을 제거합니다.

2. 주요 블록 구성¶

블록	도메인	역할
Host Interface	250 MHz	AXI-Lite (제어 레지스터), AXI HP 포트(데이터 스트리밍), AXI ACP (호스트-캐시 DMA). CDC FIFO 를 통해 400 MHz 도메인과 연결.
Device Interface	400 MHz	코어측 AXI 슬레이브. Weight Bus 와 L2 Cache R/W 포트 브릿지 담당.
Decoder / Dispatcher	400 MHz	64-bit 명령어를 디코딩하여 opcode 별 제어 μop 를 발행. 명령어 인코딩 참조.
Control Unit	400 MHz	글로벌 스케줄러. 의존성 해소, 디스패치 순서 결정, 완료 통지.
Weight Buffer	400 MHz	HP 포트에서 스트리밍된 INT4 가중치를 GEMM/GEMV 코어로 브로드캐스트.
L2 Cache	400 MHz	중앙 공유 캐시. 액티베이션, 중간 결과, KV 캐시 저장.
Constant Cache	400 MHz	MEMSET 으로 설정되는 shape / size 포인터, scale factor 등 상수 저장.
Systolic Array (32 × 32, cascade break @ 16 행)	400 MHz	GEMM 전용 이차원 시스톨릭 어레이. 단일 인스턴스가 두 개의 32 × 16 서브체인으로 나뉨. GEMM 코어 (시스톨릭 어레이) 참조.
GEMV Core (×4)	400 MHz	코어 당 32-MAC LUT + 5 단 reduction tree. 총 4 개 코어. GEMV 코어 참조.
SFU (1 개)	400 MHz	Softmax/GELU/RMSNorm 등 비선형 함수 전용 스칼라 파이프라인 (BF16 1 원소/clk). SFU 코어 (Complex Vector Operations) 참조.

3. 클럭 도메인 전략¶

3.1 도메인 분할 근거¶

KV260 의 AXI 인터커넥트는 250 MHz 에서 타이밍 클로저가 용이하지만, 코어 내부 로직은 DSP48E2 의 파이프라인 스테이지를 충분히 활용하면 400 MHz 동작이 가능합니다. 두 도메인을 분리하여:

AXI 도메인(250 MHz): Host, DMA, AXI-Lite 제어 레지스터 접근.
코어 도메인(400 MHz): Dispatcher, Control Unit, 모든 컴퓨트 코어, L2 Cache.

3.2 CDC (Clock Domain Crossing)¶

두 도메인의 경계에는 비동기 FIFO (async FIFO) 가 삽입됩니다. AXI HP 포트의 버스트 전송은 평균 burst length × AXI clock 만큼의 대역폭을 가지며, 이는 400 MHz 코어 측에서 소비하는 대역폭보다 크도록 설계됩니다 (메모리 계층 의 대역폭 매칭 분석 참조).

4. 데이터 경로 요약¶

        flowchart LR
  DDR[(Host DDR4)] -->|HP2/HP3| WB[Weight Buffer]
  DDR -->|ACP DMA| L2[(L2 Cache<br/>중앙 URAM)]
  WB --> SA[Systolic Array<br/>32×32]
  WB --> GV[GEMV Core<br/>×4]
  L2 --> SA
  L2 --> GV
  L2 <--> SFU[SFU<br/>×1]
  GV <-. 직결 FIFO .-> SFU
  SA --> L2
  GV --> L2
  SFU --> L2
  DISP[Decoder / Dispatcher] -->|μop| SA
  DISP -->|μop| GV
  DISP -->|μop| SFU
  DISP -->|MEMSET| CC[Constant Cache]

명령어	주요 데이터 경로	비고
GEMM	Weight Buffer → Systolic Array ← L2	프리필 단계. Weight 와 Activation 이 시스톨릭 어레이에서 만남.
GEMV	Weight Buffer → GEMV Core ← L2	디코딩 단계. 4 개의 GEMV 코어가 배치·헤드 병렬 처리.
CVO (SFU)	L2 ↔ SFU, GEMV ↔ SFU 직결	Weight 경로 미사용. Softmax / GELU / RoPE.
MEMCPY	Host DDR4 ↔ L2	ACP 포트. 동기 / 비동기 선택 가능.
MEMSET	Dispatcher → Constant Cache	shape / size 포인터 등 소량 상수 초기화.

명령어별 상세 데이터플로우는 명령어별 데이터플로우 를 참조하세요.
