GEMV 코어

GEMV 코어는 LLM 자기회귀 디코딩(Autoregressive Decoding) 단계의 지배적 연산인 행렬 × 벡터(``y = W x``) 를 담당합니다. 배치 1 · 시퀀스 1 의 디코딩에서는 전체 FLOPs 의 85 ~ 98 % 이상이 GEMV 이므로, GEMV 처리량이 초당 토큰 생성률(TPS) 에 직접 비례 합니다.

중요

2 차원 시스톨릭 어레이 하나만으로 디코딩을 수행하면 유효 가동률이 1 / 32 (= 단일 행만 활성) 까지 떨어집니다. pccx v002 는 이를 해결하기 위해 GEMV 전용 1D 벡터 코어 를 GEMM 과 병렬로 두고, 두 경로가 동일 L2 Cache 를 공유하는 이기종(heterogeneous) 구조를 채택했습니다.

1. 연산 대상

GEMV 의 입력은 길이 N 의 액티베이션 벡터 와 N × N 크기의 가중치 행렬 입니다.

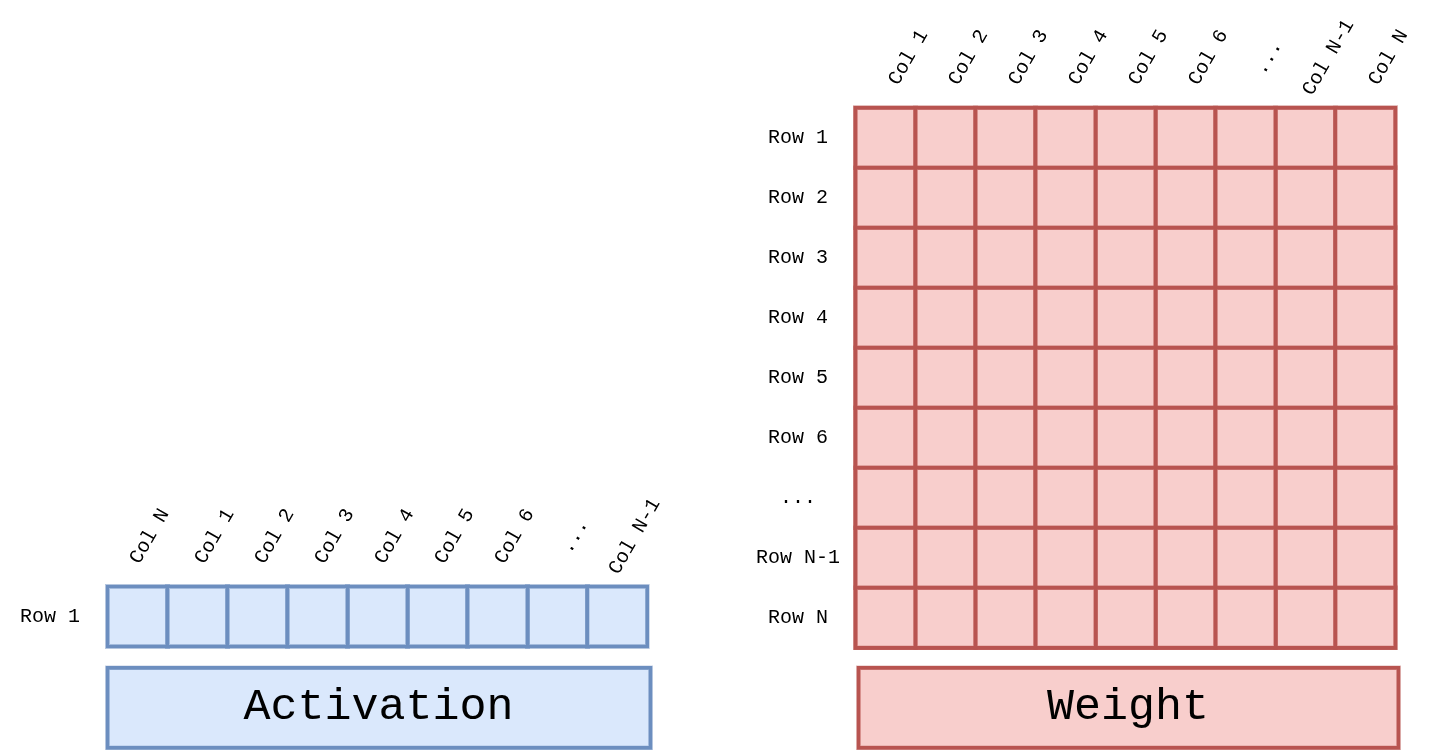

GEMV 연산 대상 — Activation 벡터 × Weight 행렬

그림 6 Figure GEMV-Operands. Activation 은 1 × N 행 벡터, Weight 는 N × N 행렬이며 두 피연산자의 내적 결과가 새 길이 N 의 출력 벡터를 구성합니다. Attention 의 Q·Kᵀ, FFN 의 projection 에 모두 동일한 형태가 적용됩니다.

2. 구성

파라미터

값

코어 당 차원

32 (K) × 1 (M)

코어 개수

총 4 개 (device_pkg.sv 의 VecPipelineCnt = 4; 플로어 플랜 상 상·하 슬라이스에 2 개씩 분산)

코어 당 곱셈 폭

32 MAC / clk (INT4 × BF16, LUT 기반 사전 계산)

Stage 1 누적 DSP

16 DSP48E2 · 코어당 (32 부분합 → 16 이중합)

Reduction 트리

5 단계 (32 → 16 → 8 → 4 → 2 → 1)

피크 처리량

32 MAC × 4 코어 × 400 MHz = 51.2 GMAC/s

3. 코어 내부 구조

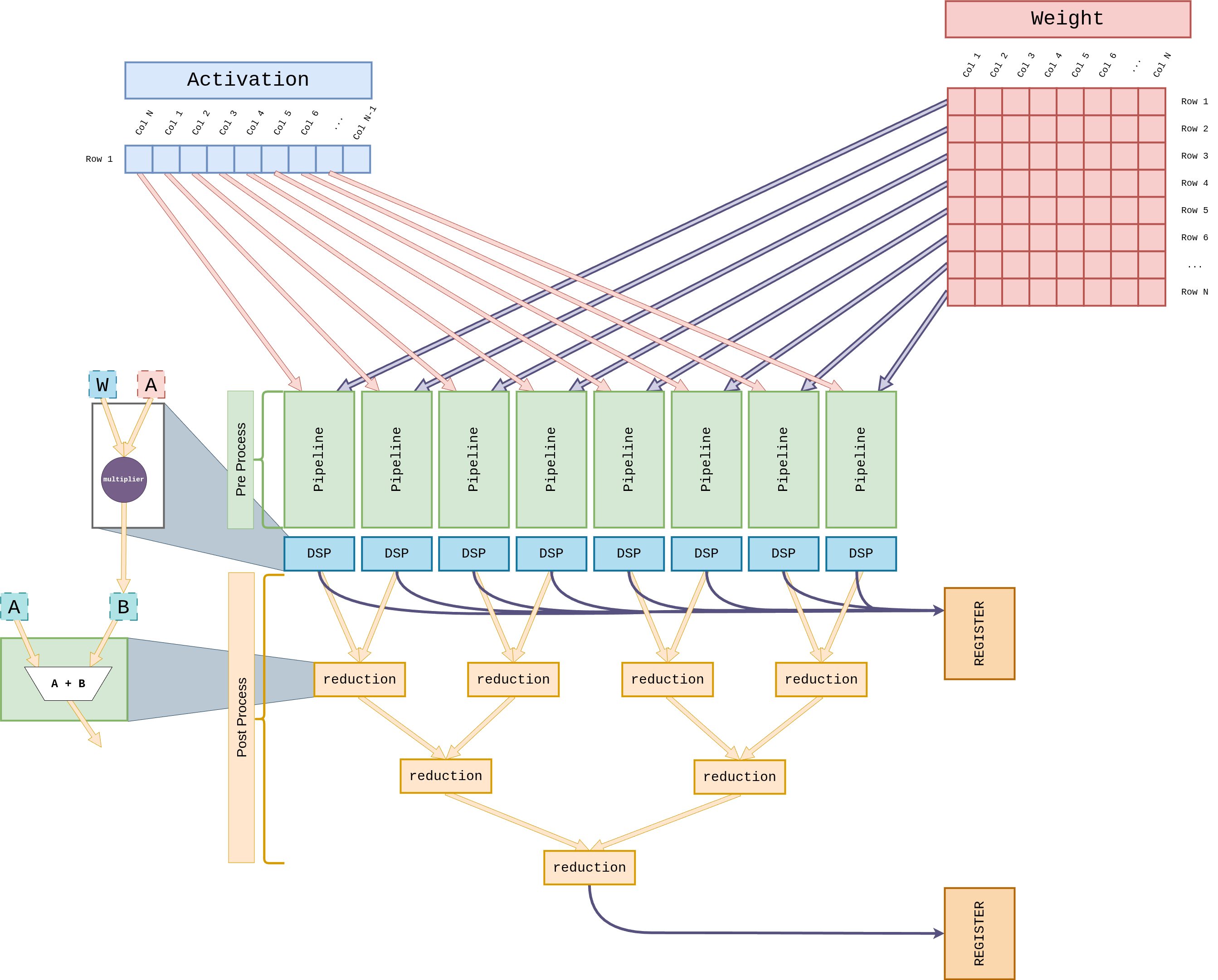

GEMV 코어 파이프라인과 reduction tree

그림 7 Figure GEMV-Core. Activation 1 행과 Weight 1 열을 Pre-Process 블록에서 dequantize 하여, 32 개 LUT 기반 곱셈기가 (W × A) 를 단일 사이클에 병렬 수행합니다. 32 개의 부분곱은 5 단계 reduction adder tree (Stage 1: DSP48E2 16 슬라이스, Stage 2–5: LUT) 를 거쳐 스칼라로 축약되며, Post-Process 블록에서 스케일·bias 를 적용한 뒤 REGISTER 에 기록됩니다.

3.1 Weight Streaming

디코딩 단계에서는 각 레이어 가중치가 매 토큰마다 한 번만 사용되어 재사용이 없습니다. 따라서 GEMV 는 GEMM 과 달리 Weight Streaming 전략을 적용합니다.

  • HP2/HP3 포트에서 가중치를 연속 스트리밍.

  • Weight Buffer 를 경유해 각 코어의 W-side Pre-Process 에 직접 주입.

  • 가중치 재사용이 없으므로 버퍼는 순환 FIFO 형태로만 동작.

3.2 Activation 재사용

액티베이션 벡터 x 는 L2 Cache 에 상주하며, 여러 GEMV 코어가 동일한 벡터를 브로드캐스트 해 소비합니다.

  1. L2 → L1 Cache 로 액티베이션 타일 프리로드.

  2. Pre-Process 블록이 INT8 → BF16 dequantize 와 scale 수행.

  3. 32 개의 LUT 기반 곱셈 유닛이 (W × A) 를 한 클럭에 병렬 실행. (W 가 INT4 이므로 가능한 16 개 가중치 값에 대한 곱을 먼저 LUT 로 사전 계산한 뒤, 실제 W 비트 패턴으로 선택만 수행.)

3.3 Reduction Tree

코어 당 32 개의 부분곱을 아래 5 단계 트리로 스칼라 한 개까지 축약하며, 각 단계마다 파이프라인 레지스터를 삽입해 400 MHz 타이밍을 확보합니다.

        flowchart TB
  MAC["32 × partial products<br/>(LUT-based W × A)"]
      --> S1["Stage 1 — DSP48E2<br/>16 × (a + b)<br/>32 → 16"]
  S1  --> S2["Stage 2 — LUT<br/>16 → 8"]
  S2  --> S3["Stage 3 — LUT<br/>8 → 4"]
  S3  --> S4["Stage 4 — LUT<br/>4 → 2"]
  S4  --> S5["Stage 5 — LUT<br/>2 → 1"]
  S5  --> OUT[/Scalar/]

Stage 1 은 DSP48E2 의 A:B + C (ONE48) 모드를 써서 인접한 두 부분곱을 더하는 용도로만 사용 (16 개 DSP 슬라이스 / 코어). Stage 2–5 는 LUT 기반 가산기로 구현되어 DSP 예산을 절약. 구현 파일은 v001 의 GEMV_reduction.sv · GEMV_reduction_branch.sv 를 그대로 계승.

3.4 누적 & 포스트프로세싱

  • Reduction 결과는 Result Accumulator 에 저장되어, 다음 가중치 열과 순차적으로 합산되어 행 전체의 부분합을 완성합니다.

  • Post-Process 에서 weight-scale / activation-scale / bias 를 적용.

  • 최종 INT8 재양자화 결과를 L2 Cache 또는 SFU 직결 FIFO 로 전송.

4. 병렬화 전략

4 개의 GEMV 코어는 두 가지 병렬화 모드를 지원합니다. ISA 의 parallel_lane (5-bit) 필드로 활성 코어 수와 파티션 방향이 지정됩니다.

모드

설명

Row Parallelism

출력 벡터의 서로 다른 행을 4 개 코어가 분할 계산. 가중치 행렬이 row 방향으로 스트라이프 됨. 액티베이션은 공유.

Head Parallelism

Multi-Head Attention 의 서로 다른 헤드를 4 개 코어가 독립 처리. 액티베이션(Q)·가중치가 헤드 축으로 분할됨.

5. 내장 Lookup Table

GEMV 코어는 W4 dequantize 와 MAC 을 하나의 LUT 사전 연산으로 병합.

  • GEMV_generate_lut.sv (v001 계승) 가 BF16 액티베이션 A 1 개와 INT4 가중치의 가능한 16 개 값 (-8 ~ +7) 에 대해 16 개 사전 계산된 곱 A × w 를 만든다.

  • 이를 32 개의 액티베이션 위치에 대해 병렬 생성하므로, 코어 당 32 × 16 = 512 개의 사전 곱 이 매 클럭 준비된다.

  • 실제 가중치가 도착하면 4-bit 패턴을 인덱스로 LUT 에서 단순 선택 → MAC 한 번에 해당하는 값이 Stage 1 누적 DSP 로 바로 흘러간다.

  • 스케일 계수는 Constant Cache 에서 인덱싱.

6. Softmax / Normalize 와의 연동

GEMV 출력은 주로 아래 두 패턴으로 소비됩니다.

  1. Attention: Q·Kᵀ → CVO_EXP / REDUCE_SUM (SFU) → V·softmax (다시 GEMV)

  2. FFN Projection: GEMV → CVO_GELU / CVO_SCALE (SFU) → 다음 GEMV

GEMV ↔ SFU 경로는 L2 Cache 를 경유하지 않고 직결 FIFO 로 연결되어 왕복 레이턴시를 제거합니다. 자세한 내용은 SFU 코어 (Complex Vector Operations) 를 참조하세요.
