모듈 개요

pccx-lab 은 Tauri 2 데스크톱 앱으로, 엄격히 분리된 4개의 Rust / TypeScript 모듈을 하나의 pccx NPU 검증·프로파일링 IDE 로 묶어줍니다.

모듈	언어	의존	역할
core/	Rust	—	.pccx 포맷, 트레이스 분석, roofline / bottleneck / synth-report 파서
ui/	TypeScript (React + Tauri)	core/ (IPC 경유)	쉘, 시각화, 리포트 대시보드
uvm_bridge/	Rust + DPI-C	core/	SystemVerilog / UVM ↔ core/ 경계
ai_copilot/	Rust	core/ 트레이스 타입만	LLM + UVM-전략 생성기 래퍼

의존성은 내부 방향으로만 흐릅니다. core/ 는 UI / 프레임워크 크레이트를 절대 import 하지 않고, ui/ 는 core/ 의 공개 API 를 Tauri 커맨드 브릿지 경유로만 사용합니다.

쉘 한눈에

기본 레이아웃은 모던 EDA IDE (VTune / Nsight 스타일) 를 모방합니다. 상단 메뉴바, 툴바, 탭 스트립, 활성 작업 패널, 2개의 도킹 가능한 사이드 패널 (Live Telemetry + AI Copilot).

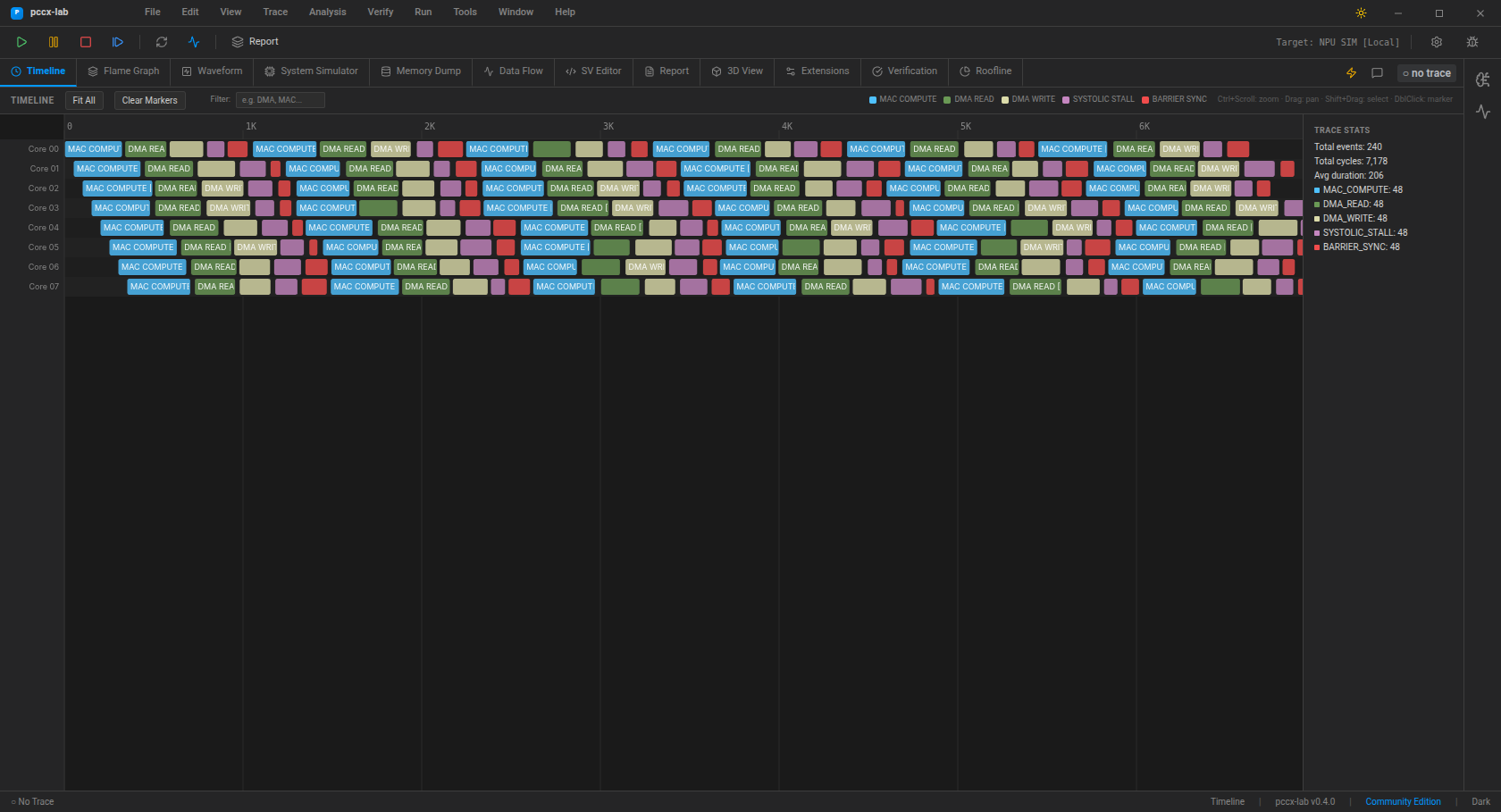

위 캡처는 Timeline 탭입니다. 각 스윔 레인이 하나의 코어이고, 이벤트는 타입별 색상 코드 (MAC_COMPUTE / DMA_READ / DMA_WRITE / SYSTOLIC_STALL / BARRIER_SYNC) 로 표시됩니다. 우측 통계 패널은 Rust 의 core_utilisation IPC 가 채웁니다.

주요 탭 (2026-04-20 기준)

탭	컴포넌트	단축키	용도
Timeline	Timeline.tsx	—	사이클 축 스윔-레인 이벤트 타임라인
Flame Graph	FlameGraph.tsx	—	계층적 stall / compute 스택
Waveform	WaveformViewer.tsx	—	시그널 웨이브폼 (향후 VCD sink)
System Simulator	HardwareVisualizer.tsx	—	3D 시스톨릭 어레이 라이브 뷰
Memory Dump	MemoryDump.tsx	—	flat trace buffer 의 페이지화된 hex 뷰

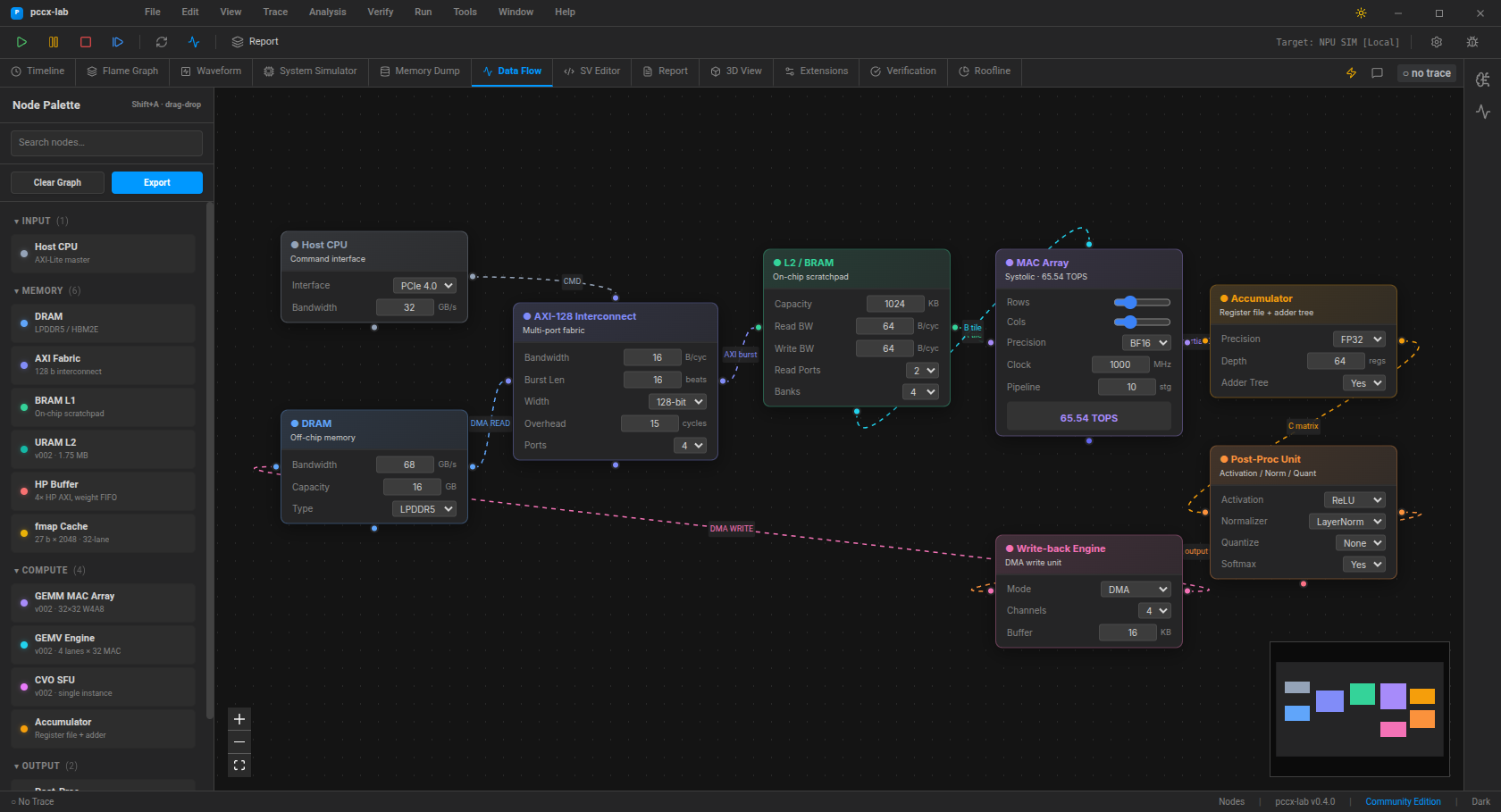

Data Flow	NodeEditor.tsx	Shift+A	Blender 급 블록 다이어그램 캔버스
SV Editor	CodeEditor.tsx	—	SystemVerilog 에디터 + AI 인라인 생성
Report	ReportBuilder.tsx	—	엔터프라이즈 리포트 컴포저
Verification	VerificationSuite.tsx	—	4-카드 pccx-FPGA 검증 대시보드
Roofline	Roofline.tsx	—	ECharts 루프라인 차트

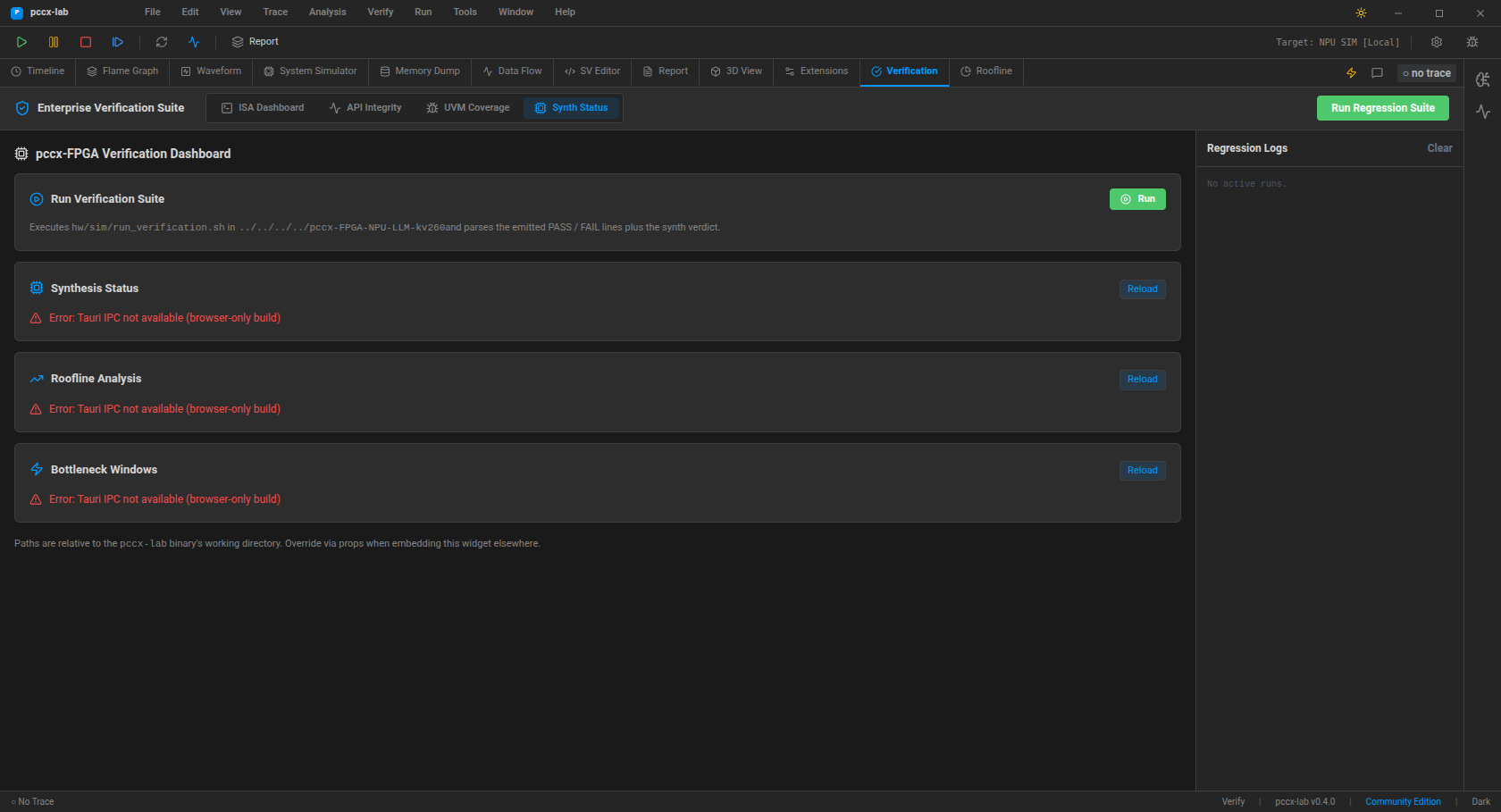

검증 대시보드 (pccx-FPGA 브릿지)

Verification → Synth Status 서브탭은 pccx-FPGA RTL 검증을 위한 원스톱 대시보드입니다. 4개 카드가 위에서 아래로 쌓입니다:

1. Run Verification Suite — 인접한 pccx-FPGA 레포의 hw/sim/run_verification.sh 를 shell 실행하고 테스트벤치별 verdict 테이블을 반환. 각 행의 Open 버튼은 생성된 .pccx 를 trace-loaded 이벤트로 Timeline 에 로드합니다.

2. Synthesis Status — hw/build/reports/{utilization,timing_summary}_post_synth.rpt 를 파싱, LUT / FF / RAMB / URAM / DSP 카운트와 WNS 타이밍 verdict 를 보여줍니다.

3. Roofline Analysis — 현재 캐시된 트레이스의 arithmetic intensity, achieved GOPS, compute-vs-memory-bound verdict 를 계산합니다.

4. Bottleneck Windows — 고정 윈도우 기반 DMA / stall hotspot 목록, share %, 이벤트 수, 코어 커버리지 (정규화) 포함.

End-to-end 흐름은 검증 워크플로우 참고.

Tauri IPC 표면 (17 커맨드)

커맨드	용도
load_pccx(path)	트레이스 캐시 + trace-loaded emit
fetch_trace_payload()	Timeline 용 flat 24-B/event 버퍼
get_core_utilisation()	코어별 MAC-이용률 통계
compress_trace_context()	LLM-프롬프트 사이즈 트레이스 요약
generate_uvm_sequence_cmd(strategy)	SV UVM 시퀀스 stub
list_uvm_strategies()	5개 내장 전략 열거
generate_report()	레거시 엔터프라이즈 리포트
generate_markdown_report(util_path, timing_path)	트레이스 + synth 의 Markdown 요약
analyze_roofline()	Arithmetic intensity + bound verdict
detect_bottlenecks(window_cycles?, threshold?)	Hotspot 윈도우 목록
load_synth_report(util_path, timing_path)	파싱된 Vivado synth 리포트
run_verification(repo_path)	전체 pccx-FPGA 스위트 실행
list_pccx_traces(repo_path)	hw/sim/work/ 트레이스 열거
validate_license(token)	Tier + licensee + 만료
get_license_info()	컴파일-인 tier
get_extensions()	플러그인 카탈로그 (로컬 LLM, VCD exporter, …)

Native-window 자동화

위의 모든 것은 진짜 webkit2gtk 웹뷰 안에서 tauri-driver 로 구동되며 — CI 가 쓰는 동일한 E2E 하네스입니다. 검증 워크플로우 페이지가 selenium + tauri-driver 셋업을 설명하며, 현재 19개 pytest 케이스가 IPC 표면 전체를 end-to-end 로 검증합니다.
